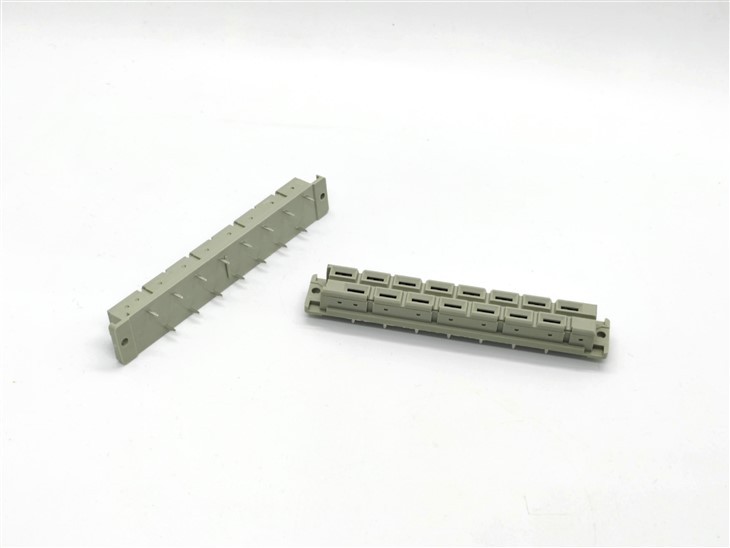

DIN41612 Verticale vrouwelijke H15 -type connectoren

Productkenmerken

Model nr.: Dfs -15- eis 0- d05

DIN41612 Verticale vrouwelijke H15 Type High Power Connectors 15 Posities

Specificaties:

Huidige beoordeling: 3. 0 amp

Isolatieweerstand: 1000mΩ min.at DC 100V

Contactweerstand: 20MΩ Max

Vervoerde spanning: AC 1000V gedurende 1 minuut

Bedrijfstemperatuur: -55 diploma tot +105 diploma

Contactmateriaal: messing

Contact plating: Au of Sn over Ni

Insulatiemateriaal: PBT +30%GF UL 94V -0

Insertiekracht: max. 128 pins max.120n

Ontwenningsmacht: 0. 15n min.per Individueel contact

SPECIFICATIE
Huidige beoordeling: 15amp
Isolatieweerstand: 1000mΩ min.at DC 500V
Contactweerstand: 8mΩ Max
Weerstandsspanning: AC 3100V gedurende 1 minuut
Bedrijfstemperatuur: -56 diploma tot +105 diploma
Contactmateriaal: fosfor messing
Contact plating: Au of Sn over Ni
Insulatiemateriaal: PBT +30%GF UL 94V -0
Invoegkracht: 90N max.
Ontwenningsmacht: 0. 2n min.per Individueel contact

2. Materiaal:

2.1 Insulator: PBT +30%g\/f

2.2 Contact: C 5191- H

2.3 Board Lock: messing

2.4 Beugel: zinklegering

3. Afwezigheid:

3.1 Beugel: Nikkelvermeld

3.2 Contact: Gold dat op het contactgebied is afgebouwd, verbonden

Aan het einde van het solderen, nikkel te lager

4.Nviroment:

Bewerkingstemperatuur: -55 diploma tot +128 diploma
