Hoe kies ik een connector die geschikt is voor hardwaretoepassingen?

De connector is als de functie-interface van het programma. Als het ontwerp redelijk is, krijgen toekomstig productonderhoud, upgrades en transplantatie twee keer het resultaat met de helft van de inspanning, zodat het product een langdurige vitaliteit kan behouden; het onredelijke ontwerp zal problemen veroorzaken bij toekomstig onderhoud en upgrades, die het hele lichaam zullen beïnvloeden. Z zorgt er uiteindelijk voor dat het product zijn concurrentievermogen verliest en het belang van de connector is vanzelfsprekend.

Connectoren, die door ingenieurs gewoonlijk connectoren worden genoemd, worden gebruikt om twee printplaten of elektronische apparaten aan te sluiten om stroom- of signaaloverdracht te bereiken. Via de connector kan het circuit worden gemoduleerd, kan het assemblageproces van het elektronische product worden vereenvoudigd en kan het product gemakkelijk worden onderhouden en geüpgraded.

Voor modulaire schakelingen speelt de selectie van connectoren een cruciale rol. Dus bij het kiezen van connectoren, vanuit welke hoeken moeten we connectoren beschouwen die geschikt zijn voor hardwaregebruik?

1. Pinnen en afstand

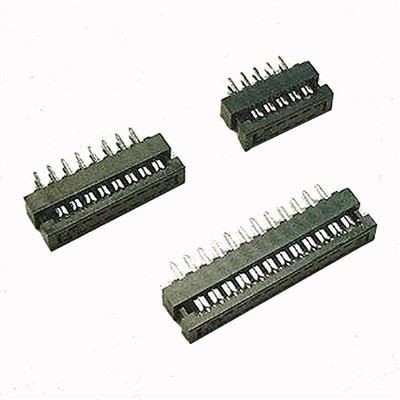

Het aantal pinnen en de afstand tussen pinnen vormen de basis voor de selectie van connectoren. Het aantal pinnen om een connector te kiezen is afhankelijk van het aantal signalen dat moet worden aangesloten. Voor sommige patchconnectoren mag het aantal pinnen in de patchheaders zoals weergegeven in de onderstaande afbeelding niet te veel zijn. Omdat in het soldeerproces van de plaatsingsmachine, als gevolg van hoge temperatuur, het connectorplastic wordt verwarmd en vervormd en het middelste deel zal uitpuilen, wat resulteert in vals solderen van de pennen. Onze P800Flash-programmeur gebruikte dit soort header en female header om verbinding te maken tussen boards in het vroege stadium van ontwikkeling. Als gevolg hiervan werden de pinnen van de prototypekop in een groot gebied gesoldeerd. Na het wisselen naar 2 pin headers met gehalveerde pinnen was er geen vals solderen.

Tegenwoordig ontwikkelt elektronische apparatuur zich in de richting van miniaturisatie en precisie, en de pinhoogte van de connector is ook veranderd van 2,54 mm naar 1,27 mm en vervolgens naar 0,5 mm. Hoe kleiner de loodhoogte, hoe hoger de eisen voor het productieproces. De loodafstand moet worden bepaald door het productietechnologieniveau van het bedrijf. Het blinde streven naar kleine afstand zal problemen veroorzaken bij de productie en het onderhoud.

2. Elektrische prestaties

De elektrische prestaties van de connector omvatten voornamelijk: begrenzingsstroom, contactweerstand, isolatieweerstand en diëlektrische sterkte, enz. Let bij het aansluiten van een krachtige voeding op de limietstroom van de connector; Let bij het verzenden van hoogfrequente signalen zoals LVDS, PCIe, etc. op de contactweerstand. De connector moet een lage en constante contactweerstand hebben, over het algemeen tientallen mΩ tot honderden mΩ.

3. Milieuprestaties

De milieuprestaties van de connector omvatten voornamelijk: weerstand tegen temperatuur, vochtigheid, zoutnevel, trillingen, schokken, enz. Kies op basis van de specifieke toepassingsomgeving. Als de toepassingsomgeving relatief vochtig is, zijn de vereisten voor vochtbestendigheid en zoutnevel van de connector hoog om te voorkomen dat de metalen contacten van de connector worden gecorrodeerd. Op het gebied van industriële besturing zijn de eisen voor de antitrillings- en schokprestaties van de connector hoog, om te voorkomen dat de connector er tijdens het trillingsproces af valt.

4. Mechanische eigenschappen

De mechanische eigenschappen van de connector omvatten inbrengkracht, mechanische onfeilbaarheid, enz. Mechanisch waterdicht is erg belangrijk voor de connector. Eenmaal omgekeerd aangesloten, kan het onherstelbare schade aan het circuit veroorzaken!

De inbrengkracht is verdeeld in inbrengkracht en scheidingskracht. De relevante normen bepalen Z grote insteekkracht en Z kleine scheidingskracht. Vanuit het oogpunt van gebruik moet de inbrengkracht klein zijn en de scheidingskracht groot. Te weinig scheidingskracht zal de betrouwbaarheid van contact verminderen, maar voor connectoren die vaak moeten worden aangesloten en losgekoppeld, zal te veel scheidingskracht de moeilijkheid om los te koppelen verhogen en de mechanische levensduur verkorten.
